一、概述

　　本產品為三隔離直流電量變送器，采用電磁隔離原理，將輸入的直流電壓（電流）信號隔離變換成標準模擬量信號輸出。

　　本產品特點：

　　*產品輸入端口、電源端口、輸出端口分別可承受4KV、4KV和1KV的浪涌沖擊，抗干擾能力強，安全可靠

　　*采用22.5mm超薄外殼，導軌安裝，節省空間，使得安裝更緊湊

　　*穩定性高，常溫變化量穩定在2mV以內

　　*輸入濾波能力強，適用于電鍍等干擾大的行業

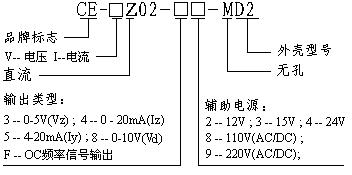

　　二、產品型號說明

　　三、主要技術指標

　　*輸入范圍：0~500VDC、0~5ADC

　　*輸出范圍：0~5VDC、0~10VDC、4~20mADC、0~20mADC、0~10KHz

　　*輸出紋波：≤10mV

　　*線性范圍：0～120%

　　*精度： 0.2級

　　*輸入過載能力：

　　電壓：2倍標稱值，持續1秒間隔10秒重復10次；

　　電流：2倍標稱值且小于10A，一秒5次；

　　*響應時間：≤300mS

　　*隔離耐壓： 2500VDC

　　*輔助電源：+12V、+15V、+24V、90V～260V(AC/DC)

　　*工作溫度：-10℃～+60℃

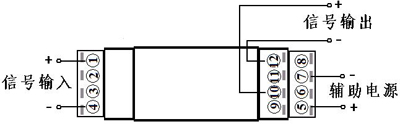

　　四、產品接線

　　1腳：輸入信號正 4腳：輸入信號負

　　5腳：輔助電源正 7腳：輔助電源地

　　10腳：輸出信號正 12腳：輸出信號地

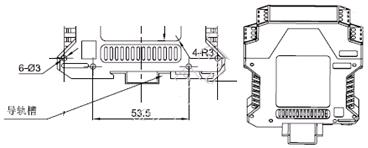

　　五、產品外型

　　產品采用D2型外型結構，其外形如圖，

　　尺寸為： 長X寬X高=100 X 113.5 X 22.5(mm)

　　六、安裝方式

　　產品采用DIN35 導軌式安裝，其安裝尺寸如下圖所示。（單位：mm）
