本產品為一種高頻頻率信號檢測隔離變送器，采用的是光耦隔離方式，能將輸入的頻率信號隔離轉換成線性輸出的0~5V，0~20mA和4~20mA等標準信號。本產品為兩隔離方式，即輸入和輸出、輔助電源之間隔離。多種輸入、輸出量程可選，內置功能開關自由選擇。該產品安裝簡單，能夠廣范應用于通訊，電力，鐵路，工業控制等領域。
資料下載*輔助電源：DC +11V～+28V,AC/DC 85V～265V;
*輸入范圍：頻率：0-6KHz～400KHz
幅值：5V（幅值變化70%-120%）；
*變送輸出：0-5V/0-20mA/1-5V/4-20mA/0-10V;電壓或
電流輸出的零點可自由設定；
*精度等級：0.5級（可達0.2級）；
*負載能力：電壓輸出≥500Ω ；
電流輸出≤300Ω(24V電源可到800Ω)；
*溫漂：<250ppm/℃；
*隔離耐壓：DC 2500V；
*響應時間：≤100 mS；
*額定功耗：＜1.7W；
*輸出紋波：<10mV
*頻響范圍：6kHz～400kHz
*浪涌沖擊抗擾度：
輸入/電源端口四級4KV(L-N/2Ω/綜合波)
輸出端口二級2KV(L-N/40Ω/綜合波)
*脈沖群抗擾度：輸入/電源端口±2KV
模擬I/O口±1KV
*輸入過載能力：連續過載：120%；短時過載：2倍額定電壓輸入值,施加1秒；
*工作溫度：-30℃～+70℃；
*儲存條件：-40℃～+70℃
產品外觀

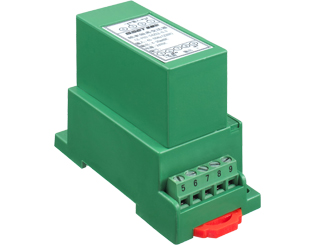

+11～+28V輔助電源（S1）產品外觀圖
220V輔助電源（S3）產品外觀圖
頻率量程支持自設定；
直流寬電源供電，輸入+11V～+28V；
具有0-5V或1-5V、0-20mA或4-20mA自由選擇功能；可自由設定零點輸出；
采用數字原理技術，穩定性高，精度可達0.2級；
