跟蹤式變送器的輸出信號能快速跟蹤輸入信號的變化。本產品采用新型隔離芯片，光電隔離原理，將輸入的交直流電壓信號經隔離后轉換成線性的交直流電壓信號。本產品為三隔離產品，即輸入、輸出和輔助電源相互電隔離；具有高精度、高隔離、高速度、低漂移等特點。解決了傳感器、變送器或儀表信號高速傳輸過程中的共模干擾、電隔離及信號標準化等問題，特別適用于高速瞬態波形采集、諧波分析及快速監測報警等領域?？蓮V泛用于電力、鐵路、通信及PLC等測控系統及各種自動控制系統。
資料下載測試條件：輔助電源24V ，室溫：25℃
*輸入范圍：電壓：0-1V~500V AC/DC ；
*輸出量：0-5V AC/DC；；
*輔助電源：12VDC、24V DC、85-265V AC/DC（MS3外形）；
*精度等級：0.5級 ；
*輸入阻抗：20*U KΩ(U<50V)，1MΩ(≥50V) ；
*負載能力：≥2KΩ ；
*溫漂：≤200ppm/℃；
*隔離耐壓：≥2500 V DC ；
*響應時間：≤20 uS ；
*額定功耗：<1.1W ；
*輸出紋波：無
*頻響范圍：0~1KHZ
*浪涌沖擊抗擾度：電源端口三級±2KV(L-N/2Ω/綜合波),
模擬輸出口三級±2KV (L-N/40Ω/綜合波)；
*脈沖群抗擾度：輸入/電源端口±2KV ，模擬輸出口±1KV；
*輸入過載能力：被測電壓標稱值的2倍；
*工作環境：溫度:-10~60℃； 濕度: ≤95%（不結露）；
*儲存條件：-20~70℃

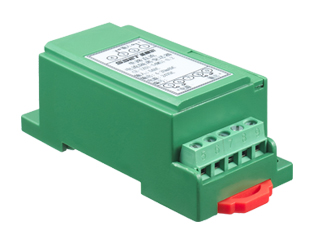

MS1型外形圖
MS3型外形圖

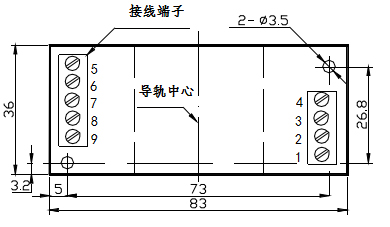

安裝尺寸圖
產品精度高，優于0.5級；
響應快uS級、頻響寬達2KHz；
產品電壓輸出端口和電源端口抗干擾能力強，分別可承受2KV的浪涌沖擊；
